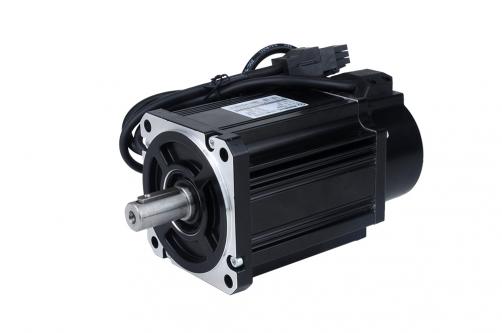

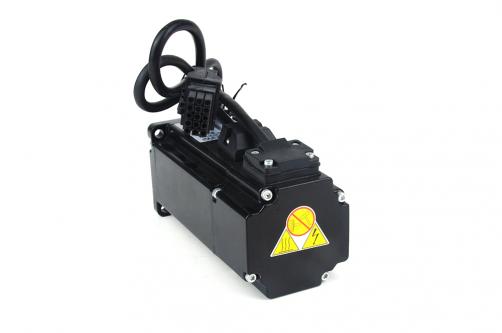

AMS系列高壓交流伺服電機，功率范圍從100W到3kW，可配備各種精密編碼器，適用于CZ系列交流伺服驅動器。該系列電機采用行業專業的磁路設計和耐高溫永磁材料，運行非常穩定，過載能力強，振動噪音和發熱小，是提高設備性能和降低成本的可選方案。
一系列應用領域
AMS系列高壓伺服具有高性能、高質量、低成本等特點，體積小、安裝方便、性價比高、可靠性高；適用于電子加工設備、自動抓取設備、專用機床、紡織服裝設備、上料機械手、包裝設備、印刷設備、雕刻設備、線材加工設備、激光加工設備、電池加工設備、陶瓷設備等。滿足機械設備高精度定位控制和平穩低速運行的應用要求。

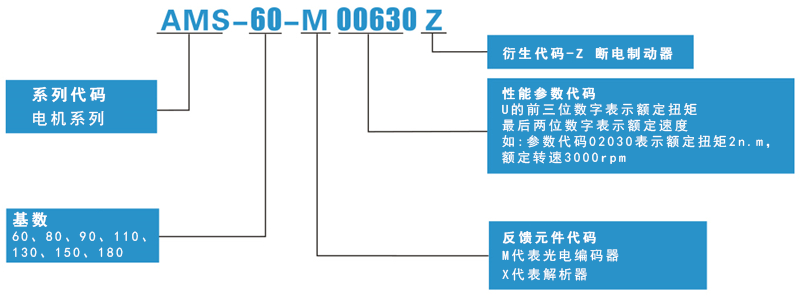

交流伺服電機的命名規則
40系列電動機規格
|
電機型號 |
AMS40-M00130 |
AMS40-M00330 |
|
額定功率 |
50 |
50 |
100 |
100 |
|
額定線性電壓（V） |
48 |
220 |
48 |
220 |
|
額定線性電流（A） |
1.1 |
0.4 |
2.5 |
0.9 |
|
額定轉速 |
3000 |
3000 |
3000 |
3000 |
|
額定轉矩（N.M） |
0.16 |
0.16 |
0.32 |
0.32 |
|
峰值扭矩（N.M） |
0.48 |
0.32 |
0.95 |
0.64 |
|
反電勢（V/1000R/MIN） |
9.2 |
36.8 |
8.2 |
32.8 |
|
扭矩系數（N.m/A） |
0.145 |
0.4 |
0.128 |
0.36 |
|
轉子慣性（KG.M²） |
0.025*0.0001 |
0.025*0.0001 |
0.051*0.0001 |
0.051*0.0001 |
|
繞組（線間）電阻（Ω） |
6.75 |
108 |
2.2 |
34 |
|
繞組（線間）電感 |
7.5 |
108 |
3 |
40 |
|
電時間常數（MS） |
1.11 |
1 |
1.36 |
1.18 |
|
重量（KG） |
0.32 |
0.32 |
0.47 |
0.47 |
|
編碼器分辨率（PPR） |
2500 |
|
電機絕緣等級 |
B級（130℃） |
|
防護等級 |
IP65 |
|
使用環境要求 |
環境溫度：-20℃～+50℃ 環境濕度：相對濕度＜90%（無結霜條件） |

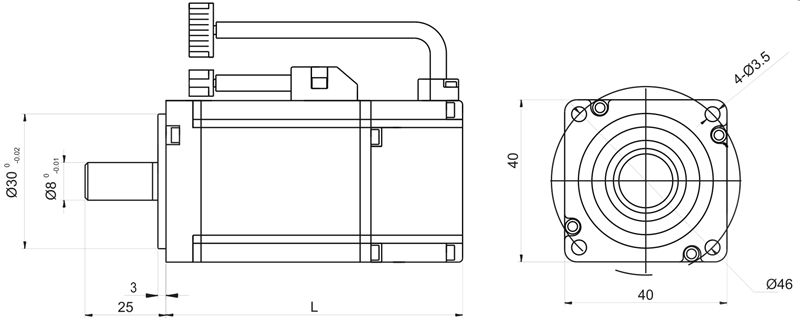

40系列電機機械尺寸圖

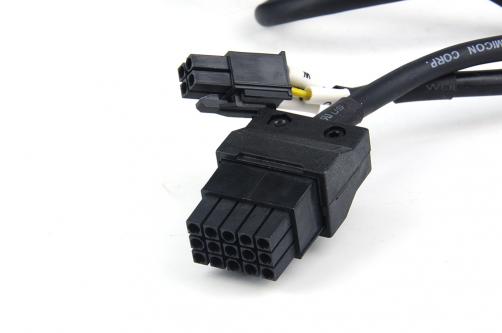

電氣定義
|
電機繞組插座 |
繞組導線 |
U (RED) |
V (YEL) |
W (BLE) |
PE (YEL&GRE/BLK) |
|
插座編號 |
1 |
2 |
3 |
4 |
|
編碼器插座 |
信號引線 |
5V |
0V |
B + |
Z- |
U+ |
Z+ |
U- |
A+ |
V + |
W+ |
V- |
A- |
B- |
W- |
PE |
|
插座編號 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
60系列電動機規格
|
電機型號 |
AMS60-M00630 |
AMS60-M01330 |
AMS60-M01930 |
|
額定功率 |
200 |
400 |
600 |
|
車身長度L（mm） |
116 |
141 |
169 |
|
額定線性電壓（V） |
220 |
220 |
220 |
|
額定線性電流（A） |
1.5 |
2.8 |
3.5 |
|
額定轉速 |
3000 |
3000 |
3000 |
|
額定轉矩（N.M） |
0.637 |
1.27 |
1.91 |
|
峰值扭矩（N.M） |
1.911 |
3.8 |
5.73 |
|
反電勢（V/1000R/MIN） |
28 |
28 |
28 |
|
扭矩系數（N.m/A） |
0.4 |
0.5 |
0.55 |
|
轉子慣性（KG.M²） |
0.17*0.0001 |
0.302*0.0001 |
0.44*0.0001 |
|
繞組（線間）電阻（Ω） |
11.6 |
5.83 |
3.49 |
|
繞組（線間）電感 |
22 |
12.23 |
8.47 |
|
電時間常數（MS） |
1.9 |
2.1 |
2.4 |
|
重量（KG） |
1.2 |
1.6 |
2 |
|
編碼器分辨率（PPR） |
2500 |
|
電機絕緣等級 |
B級（130℃） |
|
防護等級 |
IP65 |
|
使用環境要求 |
環境溫度：-20℃～+50℃ 環境濕度：相對濕度＜90%（無結霜條件） |

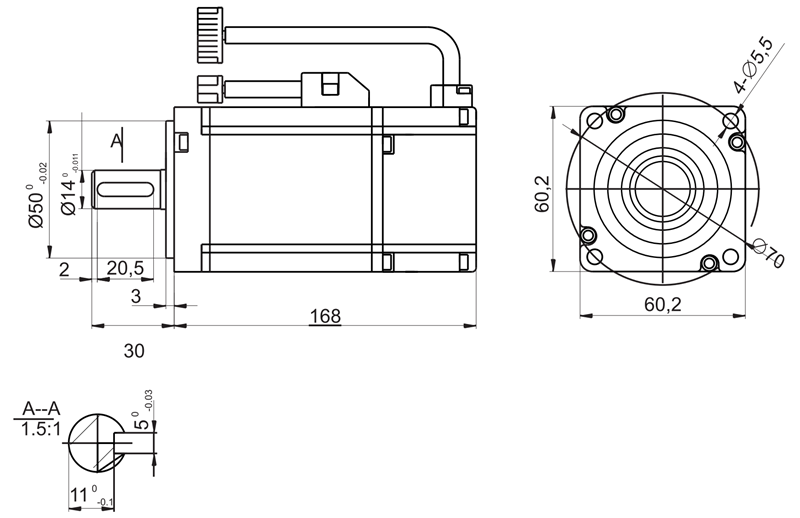

60電機機械尺寸圖
80系列電動機規格
|
電機型號 |
AMS80-M01330 |
AMS80-M02430 |
AMS80-M03520 |
AMS80-M04025 |
|
額定功率 |
400 |
750 |
730 |
1000 |
|
車身長度L（mm） |
124 |
151 |
179 |
191 |
|
額定線性電壓（V） |
220 |
220 |
220 |
220 |
|
額定線性電流（A） |
6 |
9 |
9 |
13.2 |
|
額定轉速 |
3000 |
3000 |
2000 |
2500 |
|
額定轉矩（N.M） |
1.24 |
1.27 |
3.5 |
4 |
|
峰值扭矩（N.M） |
3.8 |
7.1 |
10.5 |
12 |
|
反電勢（V/1000R/MIN） |
40 |
48 |
71 |
56 |
|
扭矩系數（N.m/A） |
0.64 |
0.8 |
1.17 |
0.9 |
|
轉子慣性（KG.M²） |
1.05*0.0001 |
1.82*0.0001 |
2.63*0.0001 |
2.97*0.0001 |
|
繞組（線間）電阻（Ω） |
4.44 |
2.88 |
3.65 |
1.83 |
|
繞組（線間）電感 |
7.93 |
6.4 |
8.8 |
4.72 |
|
電時間常數（MS） |
1.66 |
2.22 |
2.4 |
2.57 |
|
重量（KG） |
1.78 |
2.9 |
3.9 |
4.1 |
|
編碼器分辨率（PPR） |
2500 |
|
電機絕緣等級 |
CLASS B(130℃) |
|
防護等級 |
IP65 |
|
使用環境要求 |
環境溫度：-20℃～+50℃ 環境濕度：相對濕度＜90%（無結霜條件） |

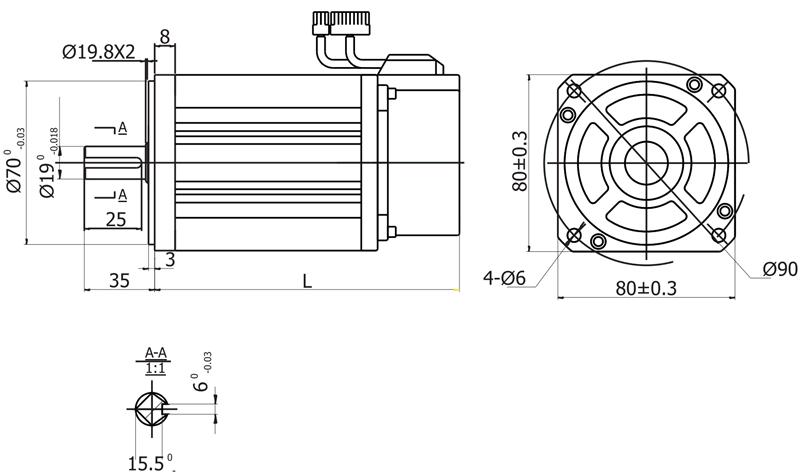

80電機機械尺寸圖
