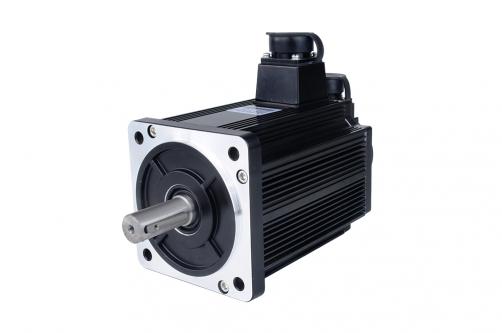

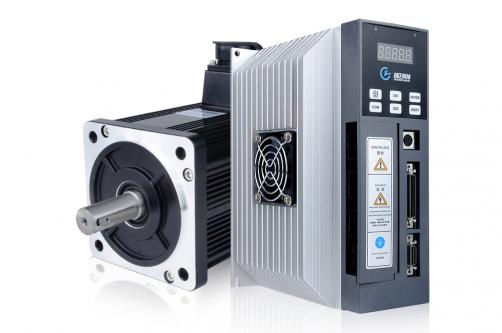

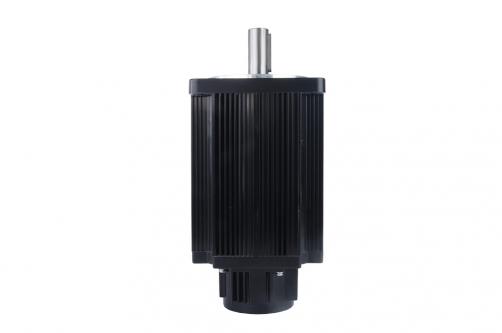

AMS系列高壓交流伺服電機，功率范圍從100W到3kW，可配備各種精密編碼器，適用于CZ系列交流伺服驅動器。該系列電機采用專業的磁路設計和耐高溫永磁材料，運行非常穩定，過載能力強，振動噪音和發熱小，是提高設備性能和降低成本的可選方案。
一系列應用領域
AMS系列高壓伺服具有高性能、高質量、低成本等特點，體積小、安裝方便、性價比高、可靠性高；適用于電子加工設備、自動抓取設備、專用機床、紡織服裝設備、上料機械手、包裝設備、印刷設備、雕刻設備、線材加工設備、激光加工設備、電池加工設備、陶瓷設備等。滿足機械設備高精度定位控制和平穩低速運行的應用要求。
交流伺服電機的命名規則
130系列電動機規格
220VAC
|
電機型號 |
AMS130-M0425 |
AMS130-M06025 |
AMS130-M07725 |
AMS130-M10010 |
AMS130-M10015 |
AMS130-M10025 |
|
額定功率（Kw） |
1 |
1.5 |
2 |
1 |
1.5 |
2.6 |
|
車身長度L（mm） |
166 |
171 |
192 |
213 |
213 |
209 |
|
帶永磁制動器的電機L（mm） |
236 |
241 |
262 |
283 |
283 |
279 |
|
帶電磁制動器的電機L（mm） |
223 |
228 |
249 |
294 |
294 |
290 |
|
額定線性電壓（V） |
220 |
220 |
220 |
220 |
220 |
220 |
|
額定線性電流（A） |
4 |
6 |
7.5 |
4.5 |
6 |
10 |
|
額定轉速 |
2500 |
2500 |
2500 |
1000 |
1500 |
2500 |
|
額定轉矩（N.M） |
4 |
6 |
7.7 |
10 |
10 |
10 |
|
峰值扭矩（N.M） |
12 |
18 |
22 |
20 |
25 |
25 |
|
反電勢（V/1000R/MIN） |
72 |
65 |
68 |
140 |
103 |
70 |
|
扭矩系數（N.m/A） |
1 |
1 |
1.03 |
2.2 |
1.67 |
1 |
|
轉子慣性（KG.M²） |
0.00085 |
0.00126 |
0.00153 |
0.00194 |
0.00194 |
0.00194 |
|
繞組（線間）電阻（Ω） |
2.76 |
1.21 |
1.01 |
2.7 |
1.29 |
0.73 |
|
繞組（線間）電感 |
6.42 |
3.87 |
2.94 |
8.8 |
5.07 |
2.45 |
|
電時間常數（MS） |
2.32 |
3.26 |
3.8 |
3.26 |
3.93 |
3.36 |
|
重量（KG） |
7.7 |
8.9 |
10 |
11.5 |
11.5 |
11.5 |
|
編碼器分辨率（PPR） |
2500 |
|
電機絕緣等級 |
B類（130℃） |
|
防護等級 |
IP65 |
|
使用環境要求 |
環境溫度：-20℃～+50℃ 環境濕度：相對濕度＜90%（無結霜條件） |
380VAC
|
電機型號 |
AMS130-M0425 |
AMS130-M05025 |
AMS130-M06025 |
AMS130-M07725 |
AMS130-M10025 |
AMS130-M15025 |
|
額定功率（Kw） |
1 |
1.3 |
1.5 |
2 |
2.6 |
2.3 |
|
車身長度L（mm） |
166 |
171 |
171 |
192 |
209 |
241 |
|
帶永磁制動器的電機L（mm） |
236 |
241 |
241 |
262 |
279 |
311 |
|
帶電磁制動器的電機L（mm） |
223 |
228 |
228 |
249 |
290 |
322 |
|
額定線性電壓（V） |
380 |
380 |
380 |
380 |
380 |
380 |
|
額定線性電流（A） |
4 |
3 |
6 |
7.5 |
10 |
5 |
|
額定轉速 |
2500 |
2500 |
2500 |
2500 |
2500 |
1500 |
|
額定轉矩（N.M） |
4 |
5 |
6 |
7.7 |
10 |
15 |
|
峰值扭矩（N.M） |
12 |
15 |
18 |
22 |
25 |
30 |
|
反電勢（V/1000R/MIN） |
72 |
114 |
65 |
68 |
70 |
188 |
|
扭矩系數（N.m/A） |
1 |
1.67 |
1 |
1.03 |
1 |
3 |
|
轉子慣性（KG.M²） |
0.00085 |
0.00107 |
0.00126 |
0.00153 |
0.00194 |
0.00277 |
|
繞組（線間）電阻（Ω） |
2.76 |
5.1 |
1.21 |
1.01 |
0.73 |
3.27 |
|
繞組（線間）電感 |
6.42 |
12.31 |
3.87 |
2.94 |
2.45 |
12.36 |
|
電時間常數（MS） |
2.32 |
2.41 |
3.26 |
3.8 |
3.36 |
3.78 |
|
重量（KG） |
7.7 |
8.2 |
8.9 |
10 |
11.5 |
14.5 |
|
編碼器分辨率（PPR） |
2500 |
|
電機絕緣等級 |
B級（130℃） |
|
防護等級 |
IP65 |
|
使用環境要求 |
環境溫度：-20℃～+50℃ 環境濕度：相對濕度＜90%（無結霜條件） |

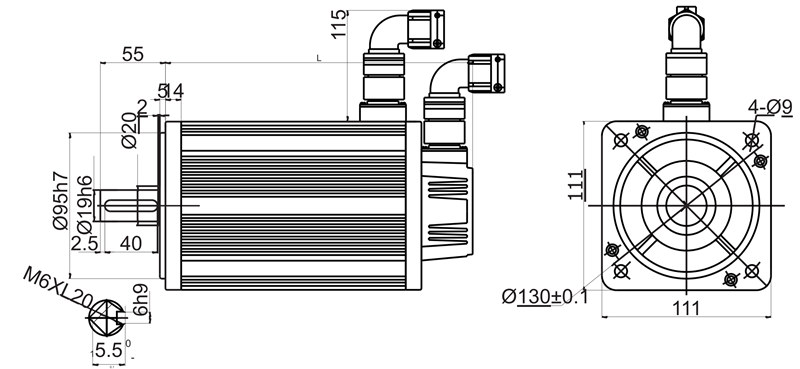

130電機機械尺寸圖
