產品概述
采用32位 DSP 數字處理技術，驅動器控制算法采用專業的變電流技術和變頻技術，驅動器發熱小，電機振動小，運行平穩?？稍O(shè)置 200~51200 內的任意細分以及額定電流內的任意電流值，能滿足大多數場合的應用需要。由于采用內置微細分技術，即使在低細分的條件下，也能夠達到高細分的效果，低中高速運行都很平穩，噪音小。驅動器內部集成了參數上電自動整定功能，能夠針對不同電機自動生成運行參數，發揮電機的性能。
脈沖模式接線示意圖

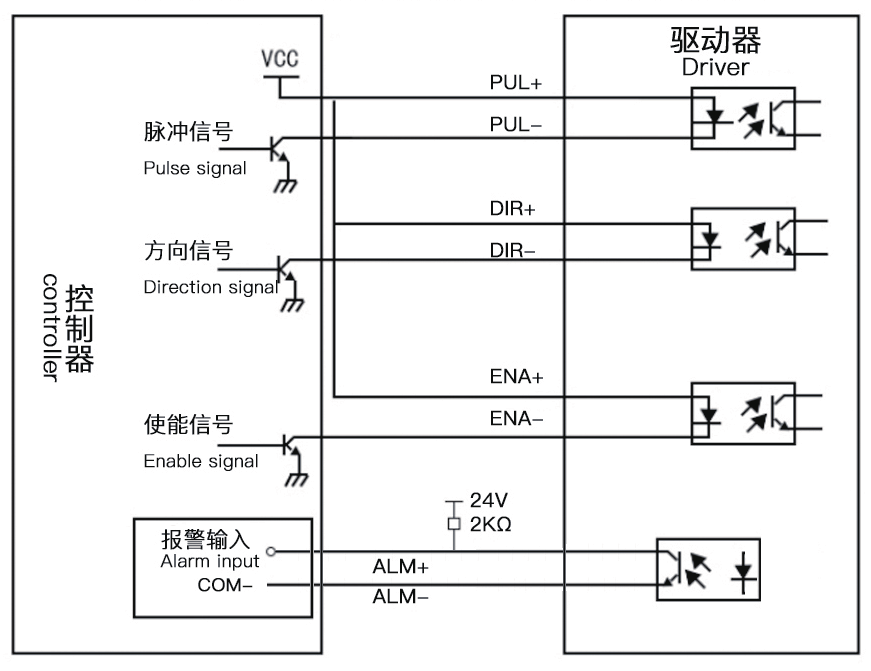

共陽極接法

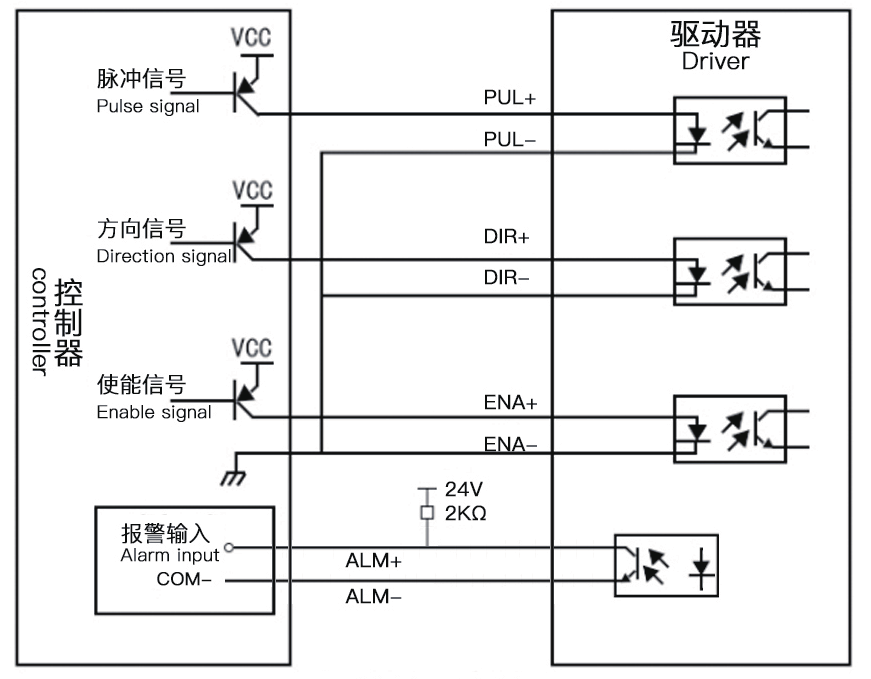

共陰極接法

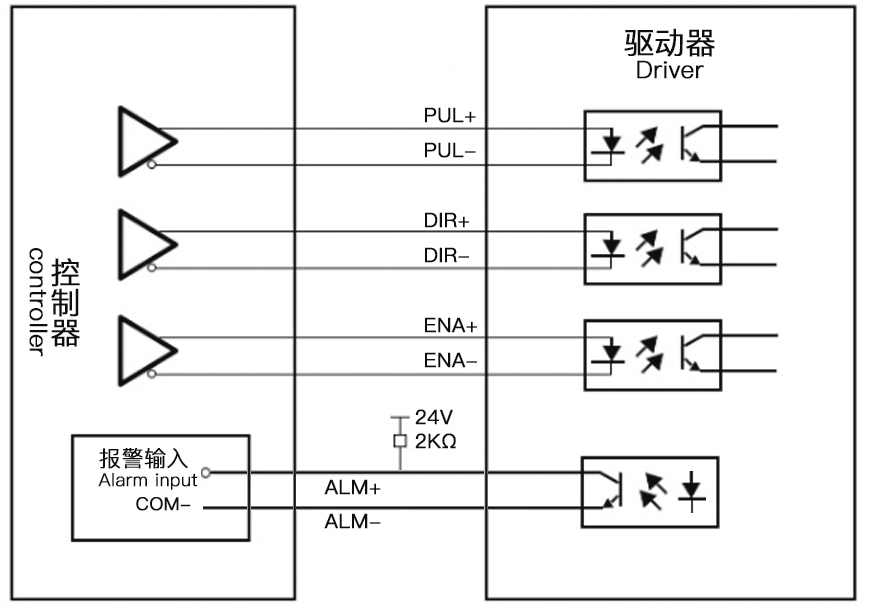

差分方式控制信號接口接
注：DMXS系列驅動器均為5-24V電平兼容，無需串聯限流電阻。
IO模式典型接法

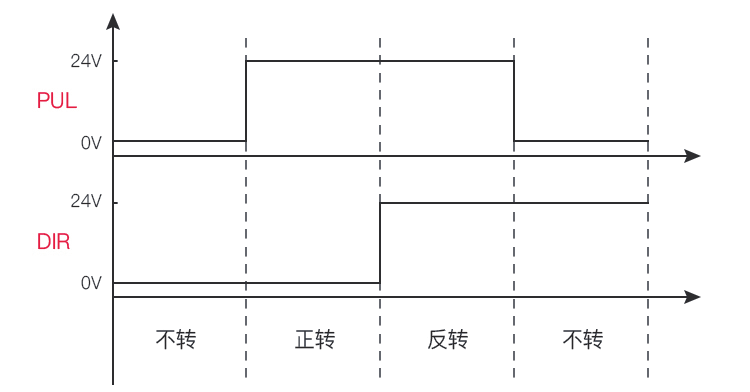

當 SW11/SW12 撥到 ON/ON 時，驅動器可作為 IO 控制型驅動器使用，其控制邏輯如下：
驅動器切換成 IO 模式典型接法

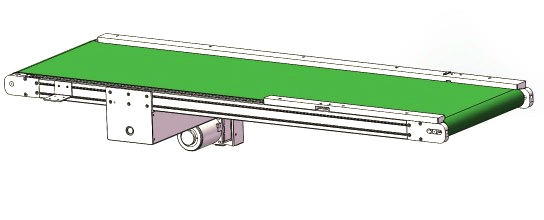

IO 控制模式常用于需要高剛性、低控制精度的場合，典型運用為快速啟停輸送皮帶線。
