產品特點
● 內置高細分
● 參數上電自動整定功能
● 光隔離差分信號輸入
● 脈沖響應頻率最高可達 500KHz（出廠默認 160KHz）
● 脈沖模式 /IO 模式可通過撥碼隨意切換
電氣特性
|
說明 |
最小值 |
典型值 |
最大值 |
單位 |
|
連續輸出電流 |
0.1 |
- |
3.0 |
A |
|
電源電壓（直流） |
12 |
24 |
50 |
Vdc |
|
邏輯輸入電流 |
6 |
10 |
16 |
mA |
|
邏輯輸入電壓 |
5 |
5 |
24 |
Vdc |
|
輸入信號最小脈沖寬度 |
1.5 |
- |
- |
us |
|
步進脈沖頻率 |
0 |
- |
160 |
KHz |
|
絕緣電阻 |
500 |
- |
- |
MΩ |
電流設定
|
Peak |
RMS |
SW1 |
SW2 |
SW3 |
SW4 |
|
Default[0.1A] |
on |
on |
on |
on |
|
0.28A |
0.2A |
o? |
on |
on |
on |
|
0.42A |
0.3A |
on |
o? |
on |
on |
|
0.60A |
0.5A |
o? |
o? |
on |
on |
|
0.84A |
0.6A |
on |
on |
o? |
on |
|
0.98A |
0.7A |
o? |
on |
o? |
on |
|
1.12A |
0.8A |
on |
o? |
o? |
on |
|
1.40A |
1.0A |
o? |
o? |
o? |
on |
|
1.68A |
1.2A |
on |
on |
on |
o? |
|
1.82A |
1.3A |
o? |
on |
on |
o? |
|
2.10A |
1.5A |
on |
o? |
on |
o? |
|
2.24A |
1.6A |
o? |
o? |
on |
o? |
|
2.38A |
1.7A |
on |
on |
o? |
o? |
|
2.52A |
1.8A |
o? |
on |
o? |
o? |
|
2.80A |
2.0A |
on |
o? |
o? |
o? |
|
3.00A |
2.2A |
o? |
o? |
o? |
o? |
功能設置
[SW9] 上下沿選擇；
[SW10] 響應時間；
[SW11][SW12] 脈沖模式 /IO 模式選擇
|
Mode sel |
SW11 |
SW12 |
|
IO 內部自發脈沖 1 |
on |
on |
|
IO 自檢 |
on |
o? |
|
雙脈沖 |
o? |
on |
|
脈沖 + 方向 |
o? |
o? |
細分設定/IO內部自發脈沖設定
|
Pulse/rev |
SW5 |
SW6 |
SW7 |
SW8 |
IO/RPM |
|
Default[200] |
on |
on |
on |
on |
10 |
|
400 |
o? |
on |
on |
on |
20 |
|
800 |
on |
o? |
on |
on |
30 |
|
1600 |
o? |
o? |
on |
on |
40 |
|
3200 |
on |
on |
o? |
on |
50 |
|
3600 |
o? |
on |
o? |
on |
60 |
|
6400 |
on |
o? |
o? |
on |
80 |
|
12800 |
o? |
o? |
o? |
on |
100 |
|
1000 |
on |
on |
on |
o? |
120 |
|
2000 |
o? |
on |
on |
o? |
150 |
|
4000 |
on |
o? |
on |
o? |
200 |
|
5000 |
o? |
o? |
on |
o? |
250 |
|
7200 |
on |
on |
o? |
o? |
300 |
|
8000 |
o? |
on |
o? |
o? |
350 |
|
10000 |
on |
o? |
o? |
o? |
450 |
|
20000 |
o? |
o? |
o? |
o? |
600 |

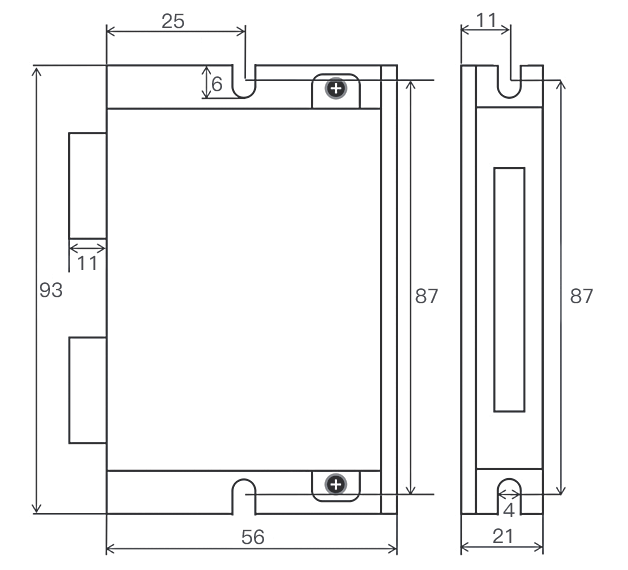

尺寸圖
推薦采用側面安裝，散熱效果較好。
