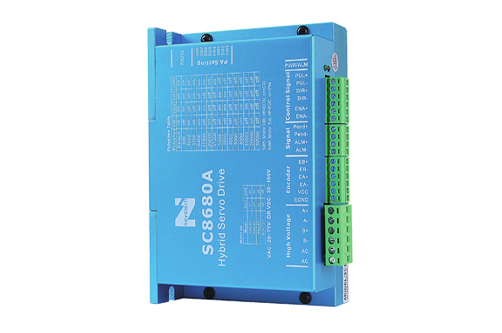

產品特點
● 工作電壓：直流輸入電壓 24VDC~80VDC
● 連續輸出電流最大值 8.0A，最大峰值電流 10A（專業的步進服過載能力）
● 可接受差分或單端式脈沖 / 方向指令
● 每圈脈沖數（細分）可通過拔碼設定
● 脈沖、方向和使能信號輸入接口電平為 4.5-28V 兼容，無需串聯限流電阻
電氣特性
|
說明 |
最小值 |
典型值 |
最大值 |
單位 |
|
連續輸出電流 |
0 |
- |
13 |
A |
|
電源電壓（直流） |
24 |
36 |
80 |
Vdc |
|
邏輯輸入電流 |
6 |
10 |
16 |
mA |
|
邏輯輸入電壓 |
4.5 |
5 |
28 |
Vdc |
|
脈沖頻率 |
0 |
200 |
500 |
KHz |
|
脈沖高電平寬度 |
1.5 |
- |
- |
US |
|
絕緣電阻 |
100 |
- |
- |
MΩ |
撥碼設定
SW5：Motor DIR，off= CCW，on=CW;
SW6：Mode Sel，off=Foc，on=PM
Motor Sel
|
Mode sel |
SW7 |
SW8 |
|
42SCxx |
on |
on |
|
57SCxx |
o? |
on |
|
60SCxx |
on |
o? |
|
Default[86SCxx] |
o? |
o? |

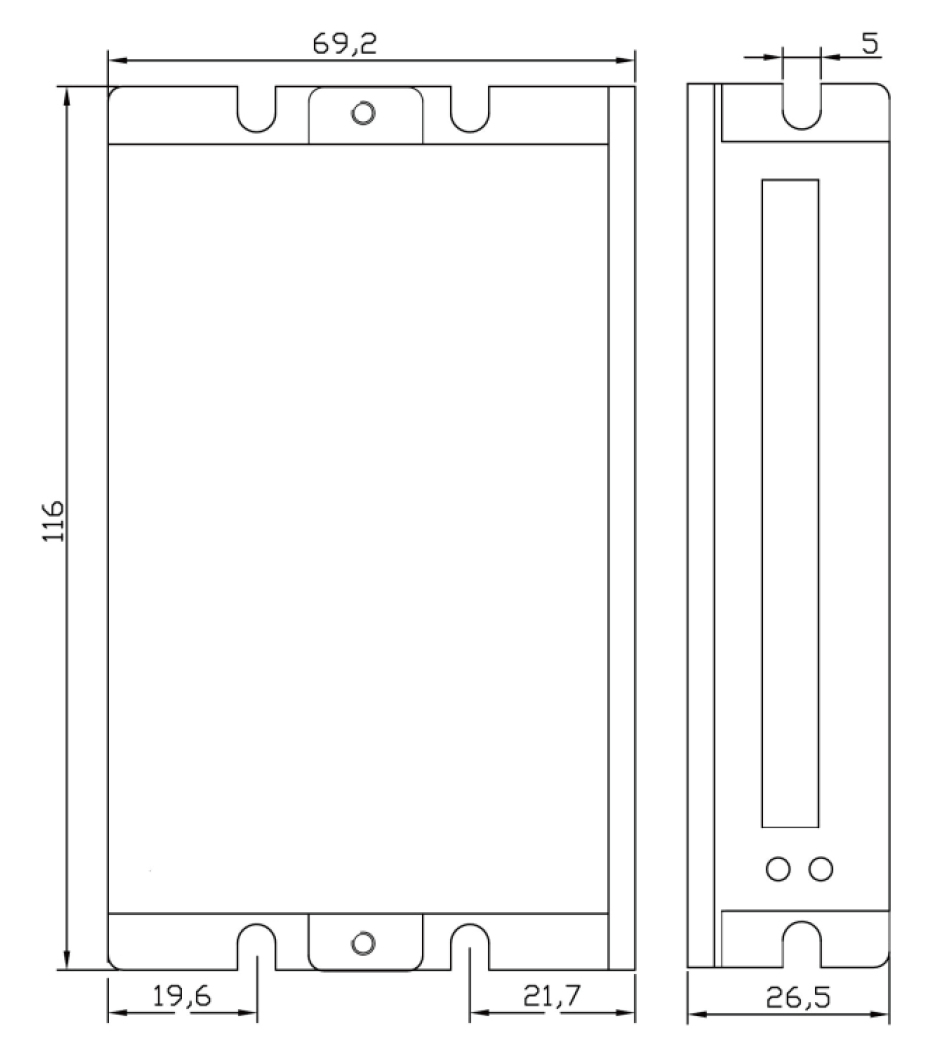

尺寸圖
細分設定
|
Pulse/rev |
SW1 |
SW2 |
SW3 |
SW4 |
|
Default |
on |
on |
on |
on |
|
800 |
o? |
on |
on |
on |
|
1600 |
on |
o? |
on |
on |
|
3200 |
o? |
o? |
on |
on |
|
6400 |
on |
on |
o? |
on |
|
12800 |
o? |
on |
o? |
on |
|
25600 |
on |
o? |
o? |
on |
|
500 |
o? |
o? |
o? |
on |
|
1000 |
on |
on |
on |
o? |
|
2000 |
o? |
on |
on |
o? |
|
4000 |
on |
o? |
on |
o? |
|
5000 |
o? |
o? |
on |
o? |
|
8000 |
on |
on |
o? |
o? |
|
10000 |
o? |
on |
o? |
o? |
|
3600 |
on |
o? |
o? |
o? |
|
7200 |
o? |
o? |
o? |
o? |

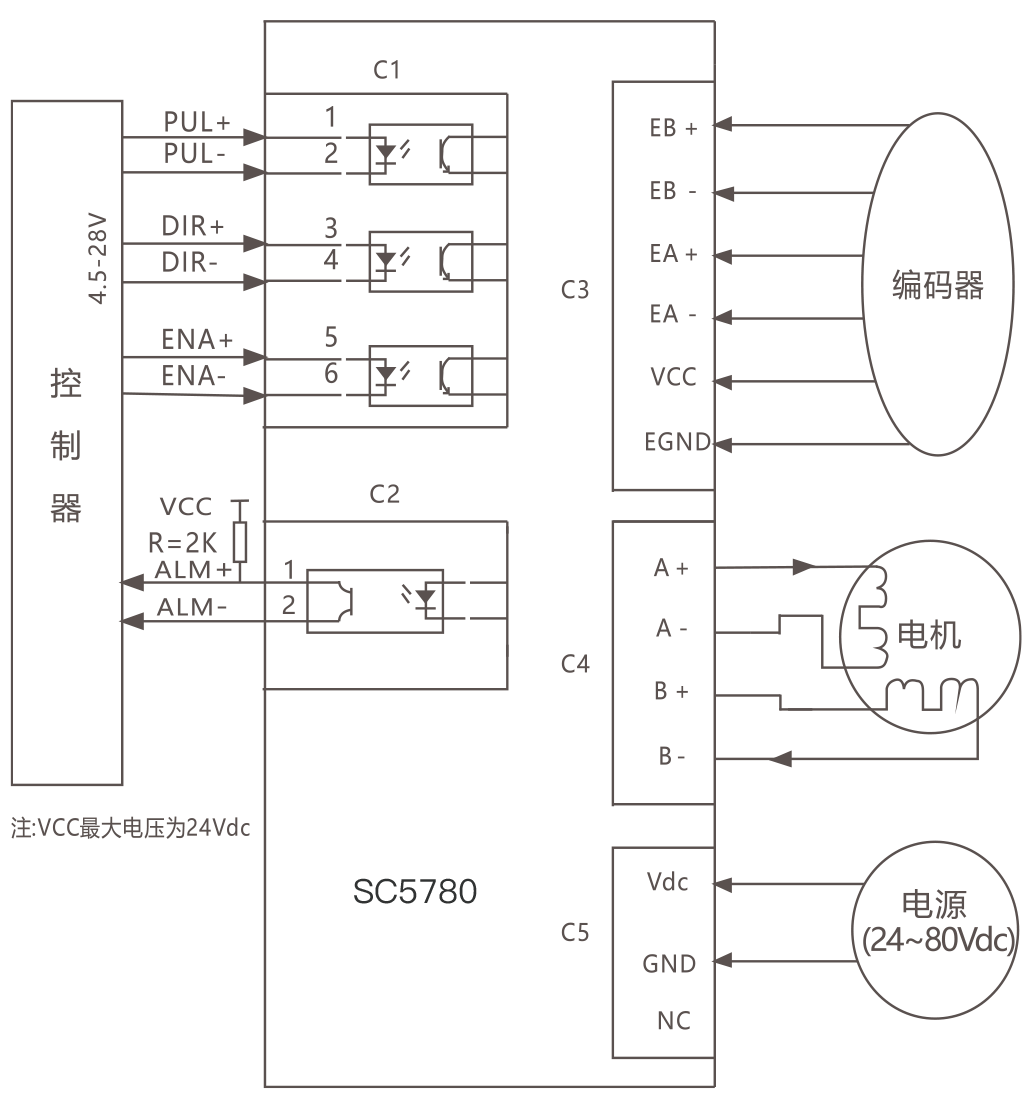

接線圖
