產品特點
● 內置高細分
● 參數上電自動整定功能
● 光隔離差分信號輸入
● 脈沖響應頻率最高可達 500KHz（出廠默認 200KHz）
● 脈沖模式 /IO 模式可通過撥碼隨意切換
電氣特性
|
說明 |
最小值 |
典型值 |
最大值 |
單位 |
|
連續輸出電流 |
2.0 |
- |
8.4 |
A |
|
電源電壓（直流 / 交流） |
24/20 |
24/36/48 |
110/80 |
Vdc/Vac |
|
邏輯輸入電流 |
6 |
10 |
16 |
mA |
|
邏輯輸入電壓 |
5 |
5 |
24 |
Vdc |
|
脈沖頻率 |
0 |
- |
200 |
KHz |
|
脈沖高電平寬度 |
1.5 |
- |
- |
US |
|
絕緣電阻 |
100 |
- |
- |
MΩ |
電流設定
|
Peak |
RMS |
SW1 |
SW2 |
SW3 |
|
Default[2.0A] |
off |
off |
off |
|
3.60A |
2.57A |
on |
off |
off |
|
4.40A |
3.14A |
off |
on |
off |
|
5.20A |
3.71A |
on |
on |
off |
|
6.00A |
4.28A |
off |
off |
on |
|
6.80A |
4.86A |
on |
off |
on |
|
7.60A |
5.43A |
off |
on |
on |
|
8.40A |
6.00A |
on |
on |
on |
[SW4] 為半流功能：
當 SW4=off 時，為半流設定；
當 SW4=on 時，電流靜止?fàn)顟B(tài)為全流鎖軸
功能設置
[SW9] 上下沿選擇；
[SW10] 響應時間；
[SW11][SW12] 脈沖模式 /IO 模式選擇
|
Mode sel |
SW11 |
SW12 |
|
IO 內部自發脈沖 1 |
on |
on |
|
IO 自檢 |
on |
o? |
|
雙脈沖 |
o? |
on |
|
脈沖 + 方向 |
o? |
o? |
細分設定/IO內部自發脈沖設定
|
Pulse/rev |
SW5 |
SW6 |
SW7 |
SW8 |
IO/RPM |
|
Default[400] |
on |
on |
on |
on |
10 |
|
800 |
off |
on |
on |
on |
20 |
|
1600 |
on |
off |
on |
on |
30 |
|
3200 |
off |
off |
on |
on |
40 |
|
6400 |
on |
on |
off |
on |
50 |
|
12800 |
off |
on |
off |
on |
60 |
|
25600 |
on |
off |
off |
on |
80 |
|
51200 |
off |
off |
off |
on |
100 |
|
1000 |
on |
on |
on |
off |
120 |
|
2000 |
off |
on |
on |
off |
150 |
|
4000 |
on |
off |
on |
off |
200 |
|
5000 |
off |
off |
on |
off |
250 |
|
8000 |
on |
on |
off |
off |
300 |
|
10000 |
off |
on |
off |
off |
350 |
|
20000 |
on |
off |
off |
off |
450 |
|
40000 |
off |
off |
off |
off |
600 |

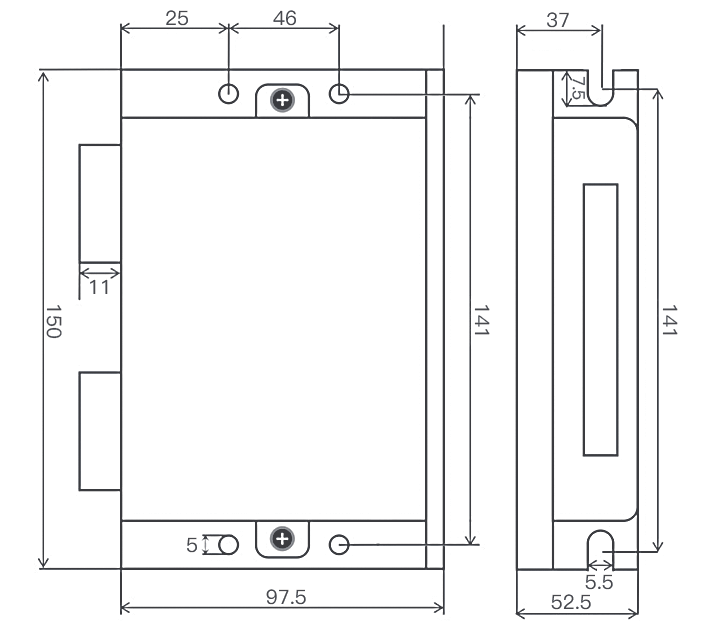

尺寸圖
推薦采用側面安裝，散熱效果較好。
