5605X3三合一型兩相驅動器

  • Telephone+86-18001518600
  • Whatsapp+86-18861832091
  • E-mailzhou@jsnovotech.com
    novotech4@163.com

詳情介紹
產品特點
● 可同時驅動 5.6A 以下的 3 臺兩相步進電機，每軸獨立脈沖控制。
● 取消撥碼開關，細分和電流設置由專用軟件設置。
● 具信號接日電平 5/24V 兼容。
● 驅動器內部具有過壓，欠壓，過電流保護，其輸入輸出控制信號均采用光電隔離。
● 簡化電機接線，尤為適用三軸平臺的控制。
技術規格
名稱 說明
供電電源 24 - 48 VDC
輸出電流 調試軟件設置，最大 5.6 安培（峰值）
電流控制 PID 電流控制算法
細分設置 調試軟件設置，200~65535
速度范圍 選配合適的步進電機，最高可達 3000rpm
共振抑制 自動計算共振點，抑制中頻振動
參數自適應 驅動器初始化自動檢測電機參數、優化控制性能
脈沖模式 方向 & 脈沖
脈沖濾波 2MHz 數字信號濾波器
空閑電流 在電機停止運行后電流自動減半

應用環境要求
名稱 說明
安裝環境 避免粉塵、油污、腐蝕性環境
振動 0.5G（4.9m/s2）Max
使用溫度 / 濕度 0 ℃ ~ 45 ℃ / 90%RH 以下（無凝露）
儲運溫度 -10 ℃ ~ 70 ℃
冷卻方式 自然冷卻 / 遠離發熱源
防水等級 IP54
端口功能說明
功能 標記 定義 備注
電源輸入端子 V+ 輸入直流電源正極 24~48Vdc
V- 輸入直流電源負極

Motor 1		 A1+ 1 號電機 A 相繞組兩端
A1-
B1+ 1 號電機 B 相繞組兩端
B1-

Motor 2		 A2+ 2 號電機 A 相繞組兩端
A2-
B2+ 2 號電機 B 相繞組兩端
B2-

Motor 3		 A3+ 3 號電機 A 相繞組兩端
A3-
B3+ 3 號電機 B 相繞組兩端
B3-
 15
Pin
控
制
信
號
接
口		 1 PUL1+ 1 號電機脈沖端口 3.3-24V 兼容
2 PUL1-
3 DIR1+ 1 號電機方向端口
4 DIR1-
5 PUL 2+ 2 號電機脈沖端口 3.3-24V 兼容
6 PUL 2-
7 DIR 2+ 2 號電機方向端口
8 DIR 2-
9 PUL 3+ 3 號電機脈沖端口 3.3-24V 兼容
10 PUL 3-
11 DIR 3+ 3 號電機方向端口
12 DIR 3-
13 ENA+ 使能信號端口 3.3-24V 兼容
14 ENA-
15 空

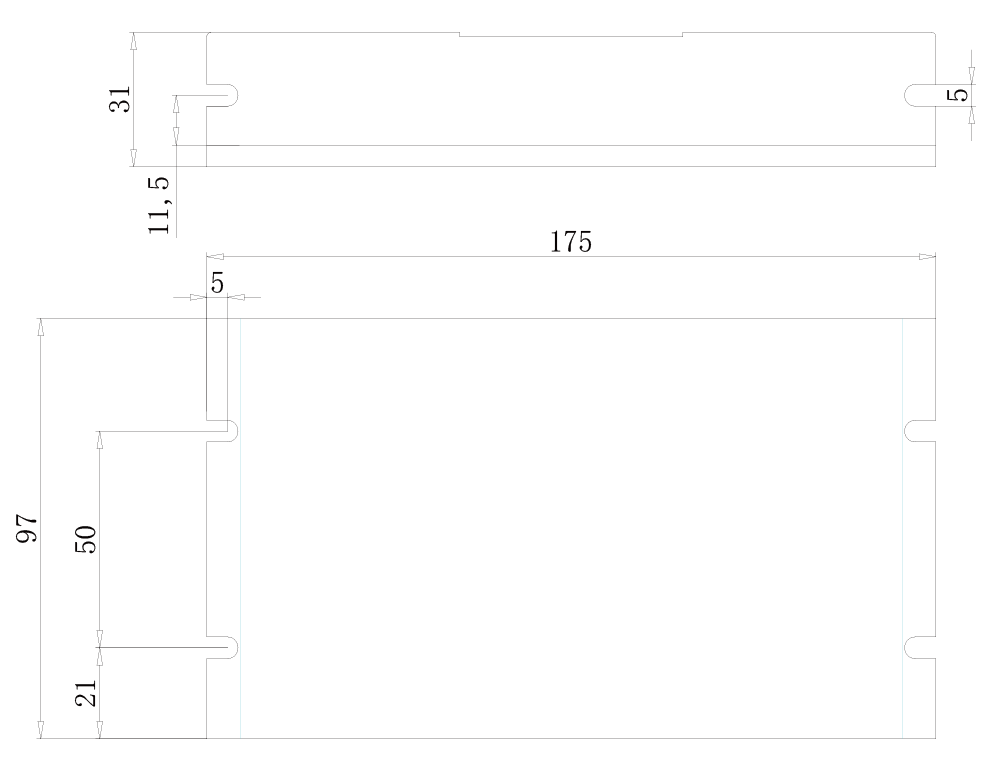

尺寸圖
控制信號接線
運行參數設置

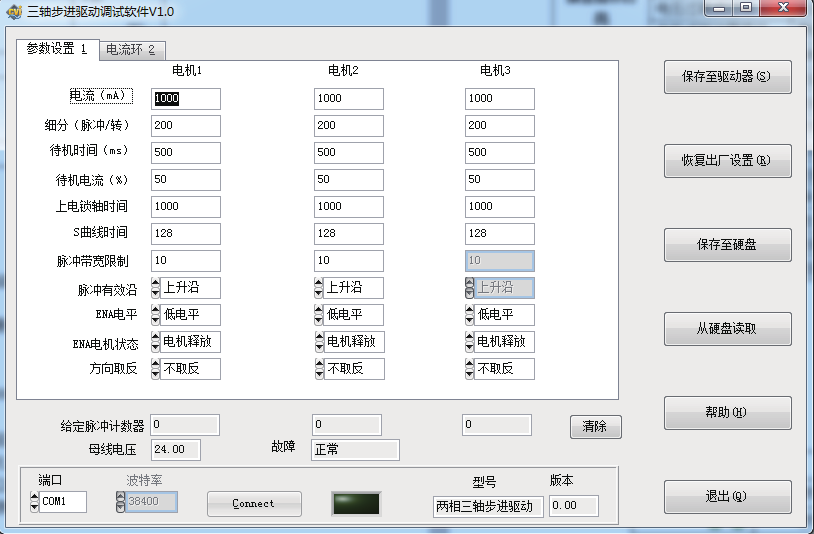

5605X3運行參數由調試軟件設定，調試界面如下：
注：三軸相關參數都是獨立的，可根據需要分開設置。
參數解析
①電流：各軸輸出電流峰值。最大5600 mA
②細分：各軸細分值。200-65535
③待機時間：電機靜止時進入半流的延遲時間
④待機電流：設定待機時的電流百分比
⑤上電鎖軸時間：上電后電流完全建立的時間
⑥S曲線時間：輸入指令內部S型濾波時間；單位50 us
⑦脈沖帶寬限制：輸入脈沖極限頻率
⑧ENA電平：使能信號邏輯電平
⑨ENA狀態：使能時的驅動器動作設置
