命名規則
① 序列代號
② 輸出法蘭方式
③ 規格
④ 級數
⑤ 減速比
⑥ 輸出軸方式
⑦ 精度等級
⑧ 非標定制
⑨ 電機輸出安裝尺寸

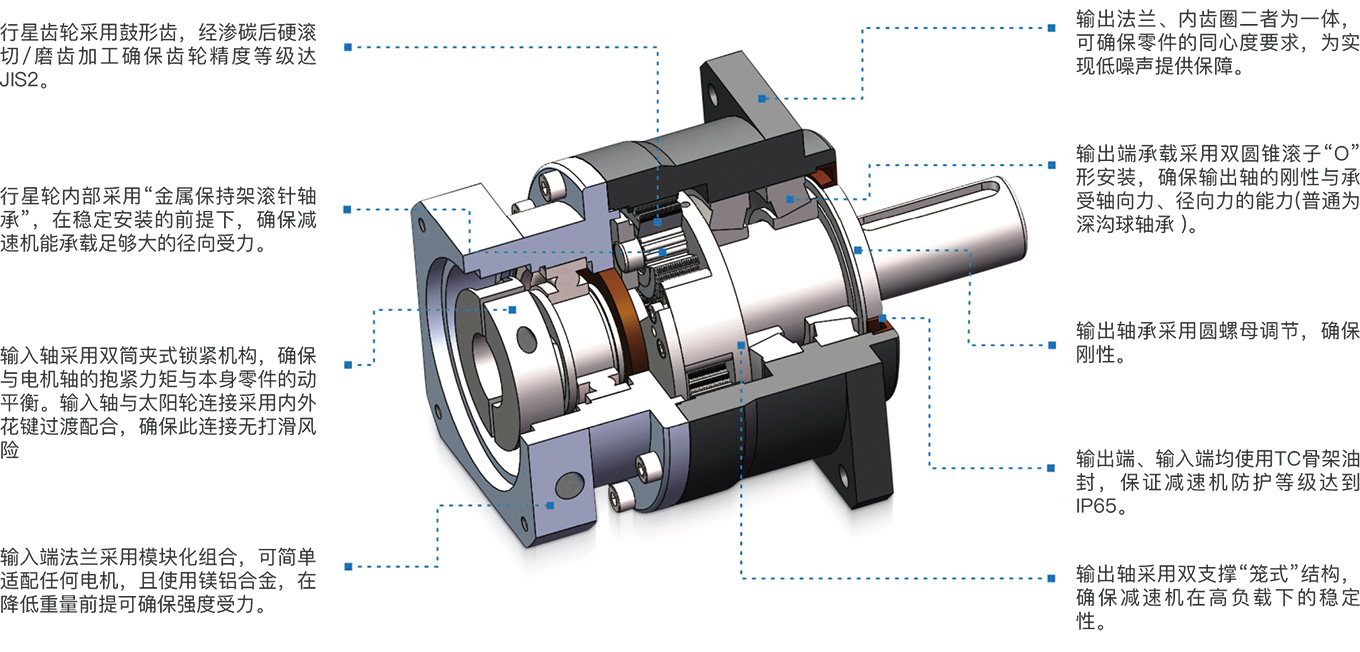

功能特點
● 外齒輪采用20CrMnTi/20CrMo/SCM415材質，可控滲碳淬火，齒面硬度高達HRC60土2，齒面精滾、磨削精度JS2級：齒形齒向進行修形，具有運轉平穩、低噪聲、高承載扭矩和低側隙等特點；
● 內齒由臺灣、日本地區常用的多次拉削或螺旋切削法加T而成；
● 輸入端與馬達連接采用雙開口、雙螺釘筒夾式的鎖緊機構，以確保在高輸入轉速下的動平衡、結合面的同心度和零側隙的動力傳遞；
● 減速機輸入軸的模塊化設計，適用于任何廠家、任何型號的馬達;減速機后過渡法蘭采用鎂鋁合金材料，經表面處理，外形美觀、重量輕、散熱性好；
● 所有減速機型號都增加有骨架油封，防止減速機高速運轉時漏油，軸承、油封等標準件采用國際、國內名牌產品；軸類采用合金鋼材質并經調質工藝，滿足使用時的強度、韌性要求。

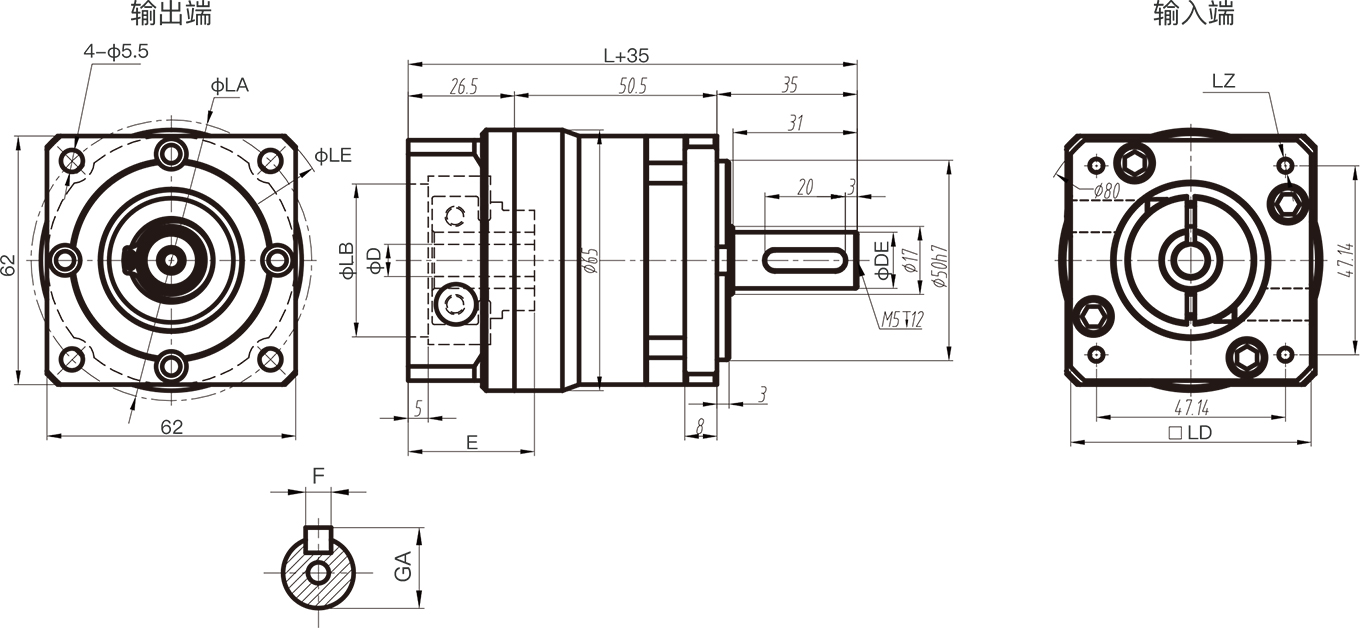

機械尺寸
|
輸出軸尺寸 |
|
DE |
F |
GA |
|
φ14 |
5 |
16 |
|
φ16 |
5 |
18 |
說明
1、上圖以 PLF60（搭配標準 57 步進電機）圖紙為例，如需其他尺寸的減速機圖紙，請與我司銷售人員聯系。
2、減速機可以根據客戶要求定制。
|
適配電機 |
L |
|
電機規格 |
φD |
E |
LB |
LZ |
LA |
LE |
LD |
Grade 1 |
Grade 2 |
Grade 3 |
|
100W 伺服 |
φ8 |
31.5 |
φ30 |
4-M3/M4 |
φ45/φ46 |
φ80 |
60*60 |
77 |
93 |
109 |
|
200W 伺服 |
φ11 |
31.5 |
φ50 |
4-M4 |
φ70 |
φ80 |
60*60 |
77 |
93 |
109 |
|
400W 伺服 |
φ14 |
31.5 |
φ50 |
4-M4/M5 |
φ70 |
φ80 |
60*60 |
77 |
93 |
109 |
|
750W 伺服 |
φ19 |
36.5 |
φ70 |
4-M5/M6 |
φ90 |
φ105 |
80*80 |
82 |
98 |
114 |
|
57 步進 |
φ6.35/φ8 |
31.5 |
φ38.1 |
4-M4 |
φ66.6（47.14*47.14） |
φ80 |
60*60 |
77 |
93 |
109 |
|
60 步進 |
φ8 |
31.5 |
φ36 |
4-M4 |
φ70.7（50*50） |
φ80 |
60*60 |
77 |
93 |
109 |
|
86 步進 |
φ12.7/φ14 |
36.5 |
φ73 |
4-M5 |
φ98.4（69.6*69.6） |
φ115 |
85*85 |
82 |
98 |
114 |
|
實心軸輸出方式 |
|
S （單鍵軸） |
S1（光軸） |
T（定制軸） |
 |
 |
根據客戶要求定制 |
1、尺寸隨安裝的馬達不同而存在差異。
2、60 型號輸入軸直徑≤19mm，可選輸入帶鍵。
3、60 型號輸出軸直徑≤17mm。
|
級數 |
單級 |
雙級 |
三級 |
|
減速比 |
i 推薦 |
|
|
|
|
|
|
16 |
25 |
|
|
28 |
|
|
|
60 |
100 |
125 |
200 |
250 |
|
|
|
|
|
3 |
4 |
5 |
7 |
10 |
12 |
15 |
20 |
35 |
|
40 |
50 |
70 |
|
80 |
140 |
175 |
280 |
350 |
400 |
500 |
700 |
1000 |
|
i 不推薦 |
|
|
|
|
|
|
|
|
|
30 |
|
|
|
100 |
|
|
|
|
|
|
|
|
|
|
額定輸出扭矩 |
N.m |
15.8 |
25.5 |
27.5 |
19.2 |
12 |
28 |
31.5 |
29.5 |
31.5 |
15.8 |
29.5 |
31.5 |
22.5 |
15.8 |
35.5 |
35.5 |
38.5 |
35.5 |
38.5 |
37 |
40 |
27 |
17.2 |
|
內容 |
單位 |
單級 |
雙級 |
三級 |
|
大加速力矩 |
N.m |
1.6 倍額定扭矩 |
|
故障停止扭矩 |
N.m |
2.0 倍額定扭矩 |
|
回程間隙 |
P2 arcmin |
≤8 |
≤10 |
≤12 |
|
額定輸入轉速 |
rpm |
3000 |
|
大輸入轉速 |
rpm |
6000 |
|
大容許徑向力 |
N |
400 |
500 |
800 |
|
大容許軸向力 |
N |
300 |
390 |
700 |
|
滿載效率 |
% |
96% |
94% |
90% |
|
使用環境溫度 |
℃ |
-15° ~ +40° |
|
工作溫度 |
℃ |
-25° ~ +90° |
|
壽命 |
h |
20000 |
|
潤滑方式 |
|
長效潤滑 Life lubrication |
|
防護等級 |
IP |
IP65 |
|
噪音 |
dB |
≤65 |
|
重量 |
Kg |
1.2 |
1.5 |
1.8 |
